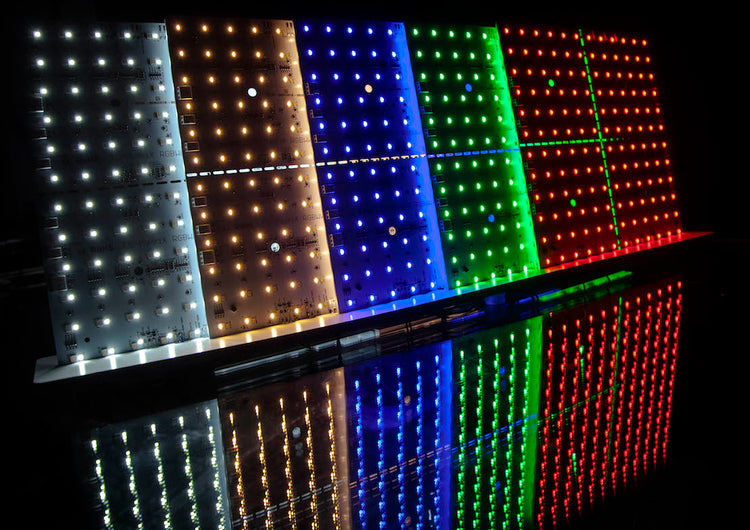

MatriX-Board

Technische Daten LED-MatriX-Board:

  • Basismaß: 300x300x6mm
  • Trennbarkeit: Zuschnitt in 4 Segmente zu 150x150x6mm möglich
  • Material: Aluminium PCB, weiß, 2mm
  • LED:   SMD 5050 RGBW (rot, grün, blau, kaltweiß 6000K), SMD 2835 warmweiß 2600K
  • Anzahl LEDs: 144 Stück SMD 5050, Pixelpitch 25mm
  • 144 Stück SMD 2835, Pixelpitch 25mm
  • Betriebsspannung: 24VDC PWM, CV
  • Leistungsaufnahme:
rot (max): 0,18 A / 4,32 Wgrün (max): 0,36 A / 8,64 W
blau (max): 0,36 A / 8,64 W
warmweiß (max): 0,40 A / 9,6 W
kaltweiß (max): 0,18 A / 4,32 W
neutralweiß 4100K (kw+ww mix): 0,8 A / 19,2 W
kaltweiß (kw+ww+RGB mix): 1,67 A / 40 W
  • Anschlussart: WAGO Klemmen 2060-903, max. 10A/Klemme
  • Planungsdaten: ies-Dateien kostenfrei abrufbar
  • Gewicht: 240 Gramm
  • Schutzart: IP44



Zum Betrieb benötigen Sie einen DMX-Controller mit 5 Kanälen (sofern Sie die Boards im Modus RGB+kaltweiß+warmweiß nutzen wollen).

Für die unkomplizierte Installation großer Flächen empfehlen wir unseren MatriX-Board Controller 19" für 20 Matrix-Boards im Vollmodus RGB+kaltweiß+warmweiß.

Wichtig: Nachdem die 1. Auflage des LED-MatriX-Boards in Rekordzeit ausverkauft war, starten wir nun die Produktion der neuen Serie. Bestellungen sind ab sofort möglich. Die Auslieferung ist für Anfang Juli 2019 geplant. Vorbestellungen, die bis 01.06.2019 eingehen, erhalten 10% Pre-Order-Rabatt.
